01 Arbeitsplatz

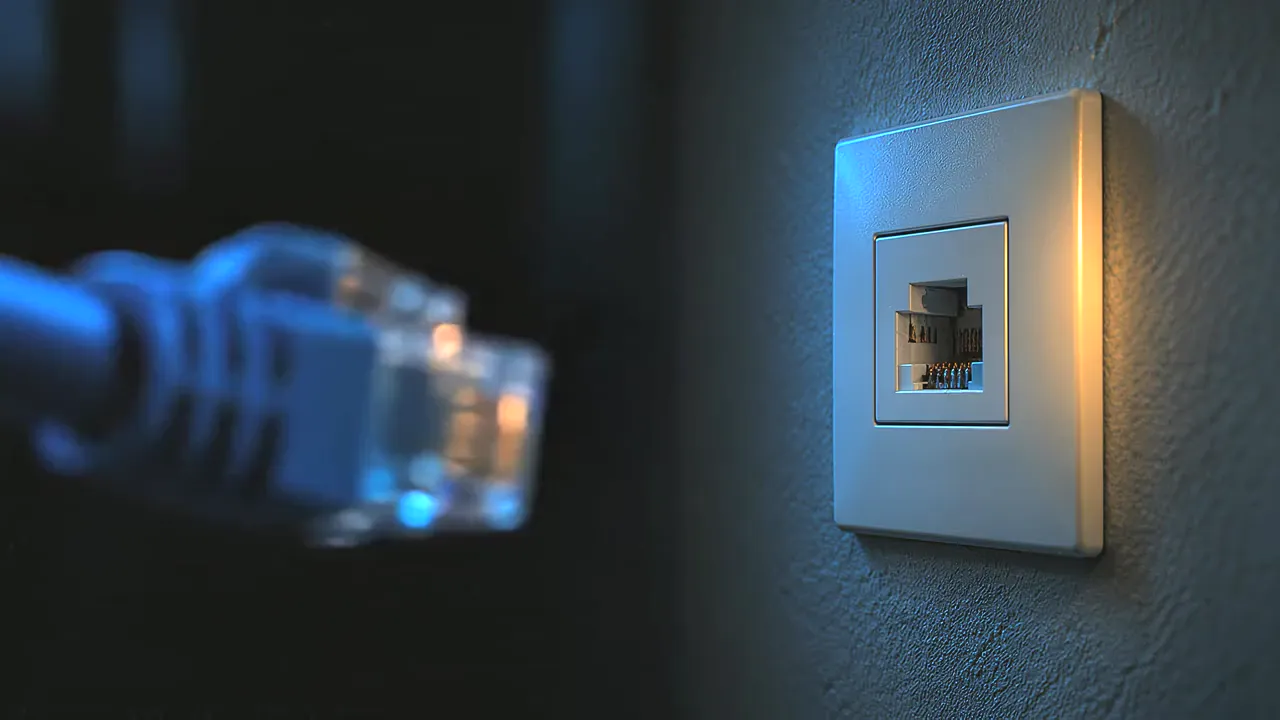

Die Dose
Hier kommt das Netz aus der Wand. Zwei Anschlüsse je Arbeitsplatz, beide aufgelegt und beschriftet — dann ist ein neuer Platz eine Sache von Minuten und kein Bauprojekt.
Von der Dose bis zum Anruf
Hinter jeder Dose hängt der ganze Betrieb.
Du fährst raus. Du löst es.
Sie stecken an einer Stelle ein. Was danach passiert, sind sechs Punkte – und an jedem einzelnen entscheidet sich, ob Freitagnachmittag ruhig bleibt.
Von der Dose bis zur Sicherung: auflegen, rangieren, konfigurieren, zurückspielen. Sieh dir an, was du hier tust — und zeig uns, was du schon kannst.
02 Netzwerkschrank
Das Patchfeld
Hier laufen alle Leitungen des Hauses zusammen. Steht an jedem Port, wohin er führt, muss bei einer Störung niemand suchen.
03 Aktivtechnik
Der Switch
Kasse, Büro und Gästenetz laufen über dieselben Kabel, aber nicht im selben Netz. Der Switch hält sie auseinander.
04 Serverraum
Der Server
Hier liegen Ihre Daten im Haus. Gespiegelte Platten und Notstrom halten den Betrieb am Laufen — gegen einen Datenverlust hilft beides nicht.
05 Sicherung
Die Sicherung
Drei Kopien, zwei Medien, eine außer Haus. Ob eine Sicherung trägt, weiß man erst, wenn eine Datei daraus zurückgeholt wurde.
06 Vor Ort
Der Anruf
Am Ende dieser Strecke steht kein Ticketsystem, sondern eine Nummer. Es ist immer dieselbe, und es kommt immer jemand, den Sie kennen.
01 Arbeitsplatz
Die Dose
LSA-Leiste auflegen, Paare kurz halten, Schirm auf. Danach messen, nicht hoffen.
02 Netzwerkschrank
Das Patchfeld
Rangieren, beschriften, dokumentieren. Der langweiligste Teil und der, an dem man einen Techniker erkennt.
03 Aktivtechnik
Der Switch
Konfiguration, PoE-Budget, Uplink. Wer VLANs sauber zieht, wird nachts nicht angerufen.
04 Serverraum
Der Server
Rollout, Tausch im laufenden Betrieb, Temperatur im Blick. Ein Serverraum verrät in zehn Sekunden, wie das Haus geführt wird.
05 Sicherung
Die Sicherung
Rückspieltest. Nicht das Protokoll lesen, sondern die Datei öffnen.
06 Vor Ort
Der Anruf
Führerschein Klasse B, Fahrzeug, Werkzeug hinten drin. Du fährst raus, du löst es, du fährst heim.
Am Ende der Strecke steht kein Ticketsystem, sondern eine Nummer.
Rausfahren. Lösen. Heimfahren.
Sagen Sie, was klemmt → Kurzbewerbung ansehen →Technisches Datenblatt
Von der Dose bis zum Rückspieltest: Hier steht, welche Bauteile und Handgriffe den Betrieb tragen. Keine Prospektformel, sondern die Arbeit hinter dem Anschluss.
binova
BezeichnungNetz, Server, Sicherung
TypLeistungsbeschreibung
Blatt01 / 01
Was im Haus steht
- 01Anschlüsse je Platz
- Zwei, beide aufgelegt und beschriftet
- 02Patchfeld
- Jeder Port trägt, wohin er führt
- 03Netztrennung
- Kasse, Büro und Gäste über dieselben Kabel, in getrennten Netzen
- 04Server
- Im Haus. Gespiegelte Platten, Notstrom
- 05Sicherung
- Drei Kopien, zwei Medien, eine außer Haus
- 06Nachweis der Sicherung
- Rückspieltest — die Datei öffnen, nicht das Protokoll lesen
Wie gearbeitet wird
- 07Auflegen
- LSA-Leiste, Paare kurz, Schirm auf
- 08Abnahme
- Gemessen, nicht angenommen
- 09Dokumentation
- Rangieren, beschriften, dokumentieren
- 10Aktivtechnik
- Konfiguration, PoE-Budget, Uplink
- 11Einsatzgebiet
- Hamminkeln und der Niederrhein
- 12Erreichbarkeit
- Eine Nummer. Immer dieselbe.
Stand10.2026
BezugStrecke 01–06 dieser Seite
Angaben12
Letzter PrüfpunktRückspieltest
Wohin wir fahren
Hamminkeln und der Niederrhein.
Karte seitlich wischen →
Was hinter der Dose hängt
Eine Dose in der Wand ist das Ende einer Strecke, die durch das ganze Haus läuft. Wer sie kennt, findet den Fehler; wer sie nicht kennt, tauscht Geräte.
Zeichnung seitlich wischen →
Legende
- 01 Anschlussdose EG
- 02 Leerrohr in der Wand
- 03 Führung im Deckenhohlraum
- 04 Steigleitung im Schacht
- 05 Brandschott
- 06 Technikraum · Verteiler
- 07 Anschlussdose OG
Prinzipskizze. Die Maßlinien benennen, was gemessen wird — die Zahlen stehen im Aufmaß des Hauses, nicht hier.
Ein Schrank ist ein Lineal
Jedes Gerät darin ist ein Vielfaches von 44,45 Millimetern hoch, und jede Zahl auf diesen Schildern steht in einer Norm, nicht in einem Prospekt. Wählen Sie ein Feld.
HöheneinheitDas Maß selbst
- Maß
- 44,45 mm · 1,75 Zoll
- Lochpaare
- drei je HE, bei 6,35 · 22,225 · 38,1 mm von der Kante
- Front
- 482,6 mm — die 19 Zoll, die dem Schrank den Namen geben
- Schrank
- 42 HE ist die übliche Höhe
- Norm
- EIA-310
Alles in diesem Schrank ist ein Vielfaches von 44,45 mm. Wer das Maß kennt, weiß beim Hinsehen, ob noch etwas hineinpasst.
Patchfeld24 Ports · 1 HE
- Kategorie
- Cat 6A — bis 500 MHz, doppelt so viel wie Cat 6
- Strecke
- 100 m gesamt: 90 m fest verlegt, 10 m Rangierschnur
- Norm
- ANSI/TIA-568.2-D (2018) · ISO/IEC 11801 Klasse Eₐ
- Bauhöhe
- 1 HE · 44,45 mm
Steht an jedem Port, wohin er führt, muss bei einer Störung niemand suchen.
RangierpanelKabelführung · 1 HE
- Zweck
- hält die Schnüre auf Bahn, damit eine gezogen werden kann
- Bauhöhe
- 1 HE · 44,45 mm
- Norm
- keine — hier entscheidet die Hand
Der langweiligste Teil und der, an dem man einen Techniker erkennt.
SwitchPoE · 1 HE
- Type 1
- 802.3af-2003 — 15,4 W am Port, 12,95 W garantiert am Gerät
- Type 2
- 802.3at-2009 — 25,5 W am Gerät, über zwei Paare
- Type 3 / 4
- 802.3bt-2018 — 51 W / 71,3 W, Type 3 über zwei oder vier Paare, Type 4 über alle vier
- Strom je Paar
- 600 mA (Type 3) · 960 mA (Type 4)
- Modus A / B
- Paare 2 und 3 · Paare 1 und 4
Die Differenz zwischen Port und Gerät bleibt als Wärme im Kabel. Wer VLANs sauber zieht, wird nachts nicht angerufen.
Server2 HE
- Bauhöhe
- 2 HE · 88,9 mm
- Platten
- gespiegelt
- Strom
- Notstrom
Gespiegelte Platten und Notstrom halten den Betrieb am Laufen — gegen einen Datenverlust hilft beides nicht.
USV2 HE
- Bauhöhe
- 2 HE · 88,9 mm
- Zweck
- überbrückt den Ausfall, bis der Betrieb sauber heruntergefahren ist
- Was sie nicht ist
- keine Sicherung
Notstrom hält den Betrieb am Laufen. Zurückholen kann er nichts.
Quellen: EIA-310 · ANSI/TIA-568.2-D · ISO/IEC 11801 · IEEE 802.3af-2003, 802.3at-2009, 802.3bt-2018. Die Sätze in Kursiv greifen die Strecke oben auf.
Von der Dose bis zur Straße
Hinter der Wand geht die Leitung weiter, über den Hausanschluss bis zum Kasten am Gehweg. Auf dieser Strecke arbeiten wir: Kupfer, DSL, Field Service – und in Richtung Glasfaser.
Was klemmt bei Ihnen?
Wählen Sie, was gerade klemmt. Die Punkte helfen, Ihr Anliegen zu ordnen — vom stehenden Netz bis zur ungeprüften Sicherung.
Gehalt 2.700 € brutto im Monat, fest.
Was kannst du schon?
Kreuz an, was du kennst. Nicht angekreuzt ist kein Ausschluss — es ist die Liste für das erste Gespräch.
